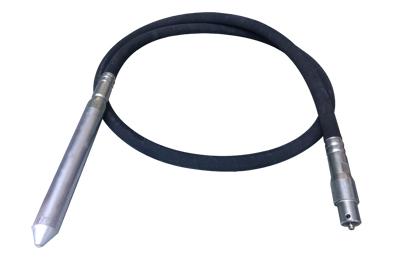

Arbre flexible et tête de vibrateur à béton

Flexible d'aiguille vibrante, tête excentrique de vibrateur, type V

Equipement de compactage, Vibrateur pour le béton

L’accouplement de la série ZPN d’arbre flexible de vibrateur à béton de type V est conçu pour les moteurs utilisés en Amérique Latine. La tête d’aiguille vibrante est relativement courte et elle est parfaite pour les vibrations de béton à haute fréquence avec de petite profondeur.

Tête en option

Modèle	Diamètre de la tête (mm)	Longueur de la tête (mm)	Fréquence de vibration (Hz)	Fréquence de vibration (vpm)	Amplitude (valeur totale) (mm)	Amplitude (demi-valeur) (mm
ZPN29Ⅴ	29	337	280	16800	1.4	0.7
ZPN39Ⅴ	39	318	270	16200	1.54	0.77
ZPN49Ⅴ	49	312	260	15600	1.62	0.81

Paramètres du tuyau flexible et de l’arbre flexible

Diamètre extérieur du tuyau: 28mm
Diamètre intérieur du tuyau: 15mm
Diamètre de l’arbre flexible: 10mm
Longueur: 1m, 1.5m, 2m, 3m, 4m, 5m, 6m

Moteur Approprié

2. Moteur électrique d'aiguille vibrante de type V
