Flexible d'aiguille vibrante, tête excentrique de vibrateur, type III

Equipement de compactage, Equipement de compactage

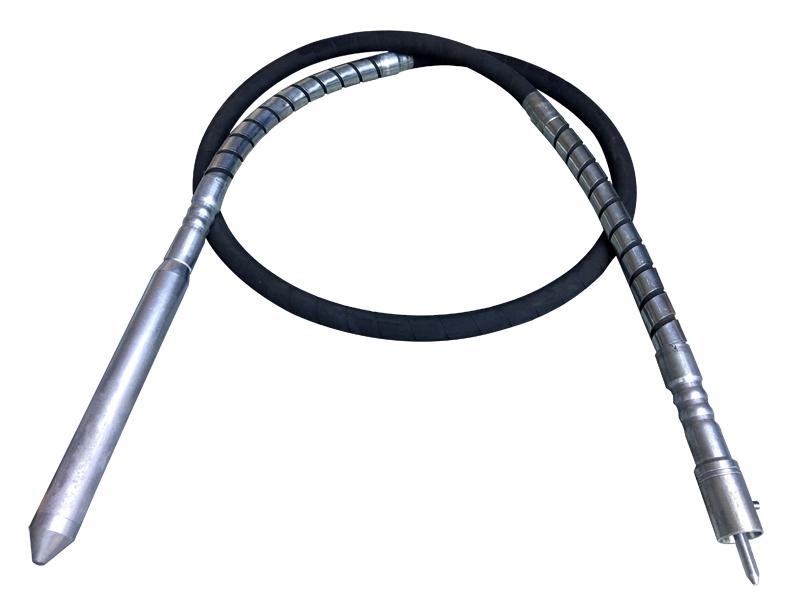

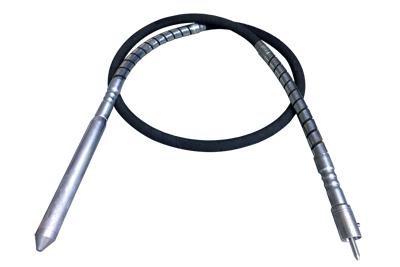

L’arbre flexible de type III de la série ZPN du vibrateur à béton est conçu avec des raccords qui sont adaptés avec les moteurs utilisés en Israël. La tête d’aiguille vibrante est relativement courte et est adaptée pour la vibration de béton à haute fréquence avec une petite profondeur.

Tête en option

Modèle	Diamètre de la tête (mm)	Longueur de la tête (mm)	Fréquence de vibration (Hz)	Fréquence de vibration (vpm)	Amplitude (valeur totale) (mm)	Amplitude (demi-valeur) (mm
ZPN29Ⅲ	29	344	280	16800	1.56	0.78
ZPN39Ⅲ	39	334	270	16200	1.76	0.88
ZPN49Ⅲ	49	330	260	15600	1.86	0.93
ZPN48Ⅲ	48	392.5	260	15600	2	1

Paramètres du tuyau flexible et de l’arbre flexible

Diamètre extérieur du tuyau: 28/30mm
Diamètre intérieur du tuyau: 15/16mm
Diamètre de l’arbre flexible: 10mm
Longueur: 1m, 1.5m, 2m, 3m, 4m, 5m, 4.6m

Moteur Approprié

2. Moteur électrique d'aiguille vibrante de type III
