Vibrateur externe avec moteur électrique triphasé 4 pôles

Accueil
Produits
Vibrateur externe pour béton

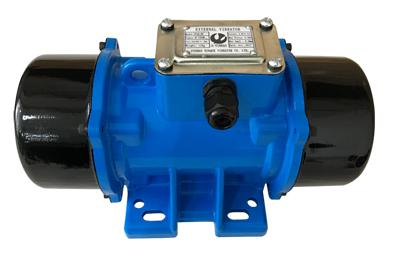

Vibrateur externe pour béton (avec moteur électrique triphasé 4 pôles)

Vibrateur externe pour béton (avec moteur électrique triphasé 4 pôles)

Equipement de compactage, Vibrateur Béton

Le vibrateur externe pour béton de la série ZF est largement utilisé dans différents domaines de compactage de béton ou de divers travaux où la source de vibration est nécessaire tels que les transporteurs à bandes, les emballages de produits, les productions de pièces préfabriquées, les tamisages de matériaux, etc.

Alimentation triphasé, 220V/380V, 50Hz/60Hz
4 pôles, 1500/1800rpm

Modèles en option

ZF300-25
ZF25-25
ZF37-25

Modèle	Matériau du boîtier	Force centrifuge Max. (kN)	Fréquence de vibration (vpm)	Amplitude (demi-valeur) (mm)	Amplitude (valeur total) (mm)	Courant nominal (A)	Puissance de sortie nominale (kW)	Puissance d’entrée nominale (kW)	Poids Net (kg)
ZF12-25	Aluminium	2	1500/1800	6.5	13	0.88/0.51	0.12	0.25	11
ZF18-25	Aluminium	3	1500/1800	9.35	18.7	1.14/0.66	0.18	0.28	13
ZF25-25	Aluminium	5	1500/1800	7	14	1.21/0.70	0.25	0.45	23
ZF37-25	Aluminium	7.5	1500/1800	9.5	19	1.56/0.90	0.37	0.54	27
ZF300-25	Cast steel	50	1500/1800	9.5	19	10.90/6.30	3	3.56	170

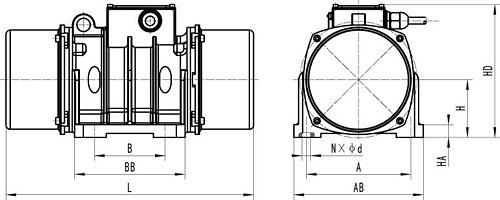

Spécification de montage

Vibrateur externe pour béton (avec un moteur électrique triphasé bipolaire)

Modèle	Dimensions de montage (mm)			Dimensions totales (mm)
Modèle	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF12-25	120/145	110/90	8×Φ11	68	18	175	136	165	280
ZF18-25	120/145	110/70-90	8×Φ11	79	18	175	136	178	296
ZF25-25	155	105	4×Φ13	86	19	192	164	205	370
ZF37-25	170	120	4×Φ17	93.5	20	221	188	216	390
ZF300-25	350	170	4×Φ33	165	50	430	235	335	490
