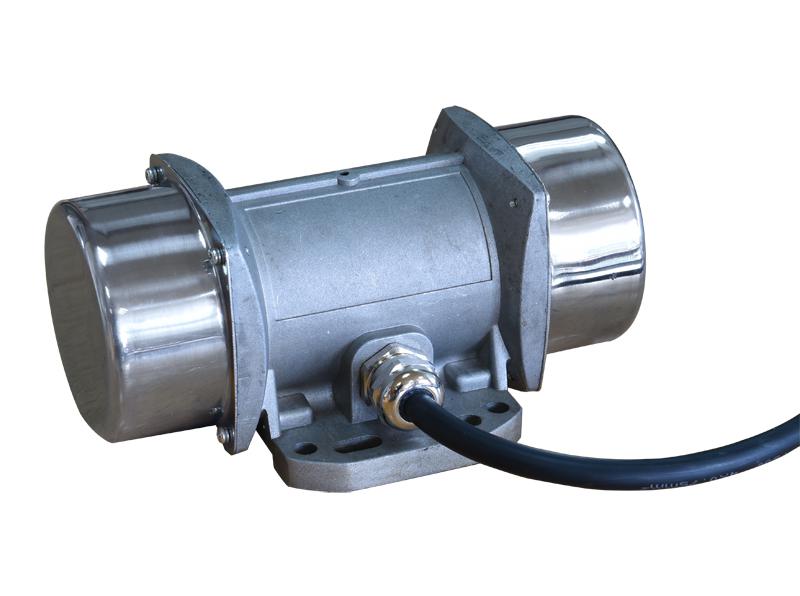

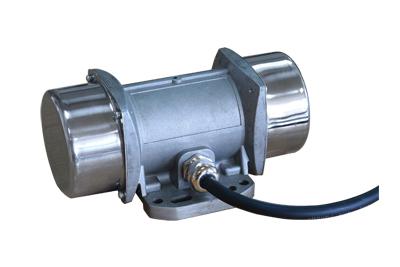

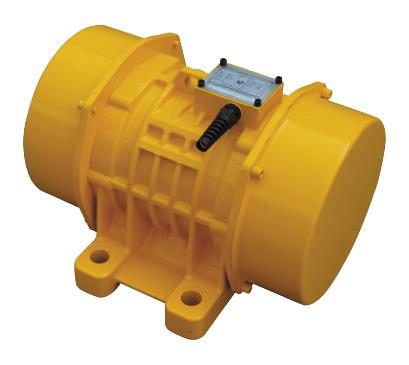

Vibrateur externe pour béton (avec un moteur électrique triphasé bipolaire)

Vibrateur externe pour béton (avec un moteur électrique triphasé bipolaire)

Equipement de compactage, Vibrateur pour le béton

Le vibrateur externe pour béton ZF peut être utilisé pour le compactage de béton et aussi en tant que source de vibration pour de nombreux équipements où la vibration est nécessaire tels que la bande transporteuse, l’équipement de tamisage, les machines d’emballages, etc. Ce vibrateur externe pour béton est largement utilisé dans plusieurs domaines.

Alimentation triphasé, 220V/380V, 50Hz/60Hz
Bipolaire, 3000/3600rpm

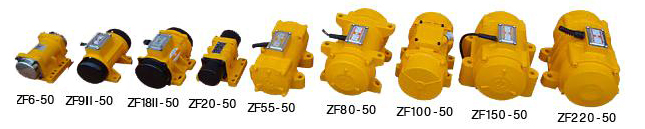

Modèles en option

Vibrateur externe pour béton (avec un moteur électrique triphasé bipolaire)

Modèle	Matériau du boîtier	Force centrifuge Max. (kN)	Fréquence de vibration (vpm)	Amplitude (demi-valeur) (mm)	Amplitude (valeur total) (mm)	Courant nominal (A)	Puissance de sortie nominale (kW)	Puissance d’entrée nominale (kW)	Poids Net (kg)
ZF4-50	Aluminium	0.44	3000/3600	2	4	0.28/0.16	0.04	0.1	2.1
ZF6-50	Aluminium	0.6	3000/3600	1.65	3.3	0.31/0.18	0.06	0.11	4.5
ZF9-50	Fonte grise	1	3000/3600	1.2	2.4	0.50/0.29	0.09	0.16	8.5
ZF9Ⅱ-50	Aluminium	1	3000/3600	1.5	3	0.50/0.29	0.09	0.16	6.5
ZF9Ⅲ-50	Aluminium	2	3000/3600	2.5	5	0.50/0.29	0.09	0.16	6.8
ZF18-50	Fonte grise	1.7	3000/3600	2	4	0.83/0.48	0.18	0.25	11
ZF18Ⅱ-50	Aluminium	1.7	3000/3600	2.7	5.4	0.83/0.48	0.18	0.25	8
ZF20-50	Aluminium	2.87	3000/3600	3.1	6.2	0.85/0.50	0.2	0.28	7.3
ZF20Ⅱ-50	Aluminium	1.23	3000/3600	1.3	2.6	0.85/0.50	0.2	0.28	7
ZF25Ⅱ-50	Aluminium	3	3000/3600	2.7	5.4	1.02/0.59	0.25	0.33	11
ZF37Ⅱ-50	Aluminium	4	3000/3600	3.6	7.2	1.49/0.86	0.37	0.52	11
ZF55-50	Aluminium	5	3000/3600	2.5	5	2.1/1.20	0.55	0.65	18
ZF80-50	Aluminium	6	3000/3600	2.5	5	3.1/1.80	0.8	0.95	27
ZF100-50	Fonte d’acier	9	3000/3600	2.8	5.6	3.5/2.00	1	1.3	32
ZF110-50	Aluminium	6	3000/3600	2.5	5	4.1/2.35	1.1	1.35	27
ZF110-50B	Aluminium	5.5	3000/3600	2.8	5.6	4.1/2.3	1.1	1.4	18
HZ2-7B	Aluminium	6	3000/3600	2.5	5	5.5/3.2	1.5	1.8	27
ZF150-50	Aluminium	9	3000/3600	2.4	4.8	5.5/3.20	1.5	1.8	38
ZF150Ⅲ-50	Fonte d’acier	17.7	3000/3600	4.3	8.6	5.7/3.3	1.5	1.9	42
ZF165-50	Fonte d’acier	20.2	3000/3600	4.52	9.04	6.0/3.5	1.65	2.2	45.5
ZF150-50B	Aluminium	12	3000/3600	2.8	5.6	6.9/4.0	2	2.35	38
ZF150Ⅳ-50	Aluminium	9	3000/3600	2.4	4.8	6.9/4.0	2	2.35	40
ZF150Ⅳ-50B	Aluminium	12	3000/3600	2.8	5.6	6.9/4.0	2	2.35	40
ZF220Ⅱ-50	Fonte ductile	20	3000/3600	3.3	6.6	7.4/4.30	2.2	2.6	66
ZF220Ⅲ-50	Fonte ductile	25	3000/3600	3.3	6.6	7.4/4.30	2.2	2.6	76
ZF250-50	Fonte ductile	30	3000/3600	3	6	8.5/4.9	2.5	3	100
ZF370-50	Fonte d’acier	50	3000/3600	3	6	12.3/7.10	3.7	4.3	170
ZF550-50	Fonte ductile	63	3000/3600	3	6	22.9/13.20	5.5	6.4	230
ZF1000-50	Fonte ductile	100	3000/3600	3.74	7.48	31.2/18	10	11	270

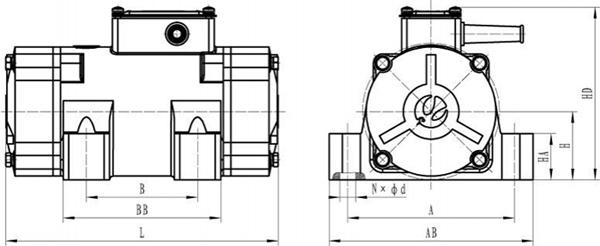

Spécification de montage

Modèle	Dimensions de montage (mm)			Dimensions totales (mm)
Modèle	A	B	N×Φd	H	HA	AB	BB	HD	L
ZF4-50	85/92	60/23-39	8×Φ7	39	10	110	74	77	165
ZF6-50	100/100/110	30/60/96	8×Φ9/4×Φ7	79	23	127	119	126	225
ZF9-50	120	110	4×Φ12	64	12	148	136	145	220
ZF9Ⅱ-50	120	110	4×Φ12	64	12	148	136	145	220
ZF9Ⅲ-50	106/140/115/135	68/65/135/115	8×Φ11/4×Φ13	82	25	164	158	140	222
ZF18-50	145	90	4×Φ12	68	18	175	122	150	225
ZF18Ⅱ-50	120/145	110/70-90	8×Φ11	68	18	175	136	165	225
ZF20-50	125/135/140	90/115/65	8×Φ12.5/4×Φ10.5	79	26	160	136	126	247
ZF20Ⅱ-50	125/135/140	90/115/65	8×Φ12.5/4×Φ14.5	79	26	160	136	126	207
ZF25Ⅱ-50	120/145	110/70-90	8×Φ11	79	18	175	136	178	296
ZF37Ⅱ-50	120/145	110/70-90	8×Φ11	79	18	175	136	178	296
ZF55-50	180	120	4×Φ17	74	50	220	168	190	294
ZF80-50	200	180	4×Φ18.5	100	180	240	220	220	374
ZF100-50	180	100	4×Φ17	93	50	214	140	93	357
ZF110-50	200	180	4×Φ18.5	100	180	240	220	220	374
ZF110-50B	180	120	4×Φ17	74	50	220	168	190	294
HZ2-7B	200	180	4×Φ18.5	100	180	240	220	220	374
ZF150-50	230	150	4×Φ18.5	106	106	280	200	238	350
ZF150Ⅲ-50	190	140	4×Φ17	104	50	230	180	230	433
ZF165-50	190	140	4×Φ17	104	50	230	180	230	467
ZF150-50B	230	150	4×Φ18.5	106	106	280	200	238	350
ZF150Ⅳ-50	230	150	4×Φ18.5	106	106	280	200	240	375
ZF150Ⅳ-50B	230	150	4×Φ18.5	106	106	280	200	240	375
ZF220Ⅱ-50	230	150	4×Φ23.5	106	40	280	200	240	420
ZF220Ⅲ-50	260	150	4×Φ26	140	23	315	204	297	415
ZF250-50	310	170	4×Φ33	160	30	380	240	335	440
ZF370-50	350	170	4×Φ33	165	50	430	235	335	490
ZF550-50	380	250	4×Φ39	200	45	455	340	405	610
ZF1000-50	380	125+125	6×Φ39	200	40	455	365	405	686
