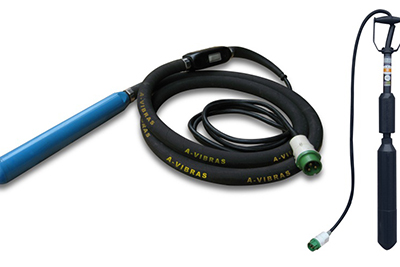

Le vibrateur à béton avec un moteur dans la tête est un équipement de haut de gamme pour le compactage de béton. Ce vibrateur tire son avantage de sa haute fréquence, sa haute efficacité et son faible niveau de bruit. La tension de son moteur est de 42 V, ainsi il doit être connecté à un convertisseur de fréquence. Ce vibrateur à béton de haute fréquence est important dans un haut niveau de sécurité.
Les vibrateurs à béton avec un moteur dans la tête sont recommandés pour les opérations dans les zones de hautes exigences concernant l’environnement de construction ou la protection de main d’œuvre telles que l’Europe et l’Asie du Sud-Est.
Principe de conception

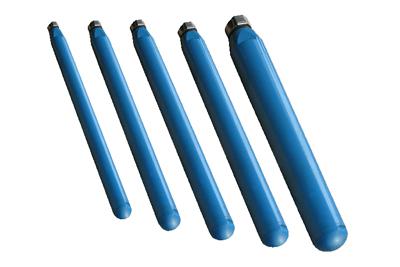

La tête du vibrateur à béton avec un moteur dans la tête
Comme le nom le suggère, le vibrateur à béton avec un moteur dans la tête, a un moteur intégré placé dans la tête de l’aiguille, ainsi le moteur peut conduire directement l’arbre excentrique pour produire la vibration. Dans ce processus, il n’y a pas de perte de couple, ainsi la vibration est d’une haute efficacité et le niveau de bruit est faible.
Modèles en option
Convertisseur de fréquence triphasé 150Hz + Arbre rigide de type tête d’aiguille vibrante
Convertisseur de fréquence triphasé, série ZJB, 150Hz
Tête d’aiguille vibrante série ZDN (Arbre Rigide)
Modèle
Capacité (kVA)
Entrée (Ph/Hz/V/A)
Sortie (Ph/Hz/V/A)
Modèle de la tête d’aiguille
Nombre de tête d’aiguille
Diamètre de la tête d’aiguille (mm)
Fréquence de vibration (vpm)
Amplitude (mm)
Force centrifuge (kN)
ZJB150/165/4
16.5
3/50/380/24
3/150/48/230
ZDN125
4
125
9000
3.4
20
ZJB150/85/2
8.5
3/50/380/11.6
3/150/48/102
ZDN125
2
125
9000
3.4
20
ZJB150/60/2
6
3/50/380/9.2
3/150/48/72
ZDN100
2
100
9000
3.2
13
ZJB150/60/1
6
3/50/380/9.2
3/150/48/72
ZDN125
1
125
9000
3.4
20
Convertisseur de fréquence triphasé 200Hz + Arbre rigide de type tête d’aiguille vibrante
Modèle
Capacité (kVA)
Entrée (Ph/Hz/V/A)
Sortie (Ph/Hz/V/A)
Modèle de la tête d’aiguille
Nombre de tête d’aiguille
Diamètre de la tête d’aiguille (mm)
Fréquence de vibration (vpm)
Amplitude (mm)
Force centrifuge (kN)
ZJB200/185/10
18.5
3/50/380/24
3/200/48/252
ZDN85
10
85
12000
1.6
6.6
ZJB200/85/5
8.5
3/50/380/16
3/200/48/115
ZDN85
5
85
12000
1.6
6.6
ZJB200/45/2
4.5
3/50/380/8.3
3/200/48/54
ZDN85
2
85
12000
1.6
6.6
ZJB200/30/1
3
3/50/380/5.1
3/200/48/36
ZDN85
1
85
12000
1.6
6.6
Convertisseur de fréquence triphasé 200Hz + Arbre flexible de type tête d’aiguille vibrante
Convertisseur de fréquence triphasé, série ZJB, 200Hz
Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle
Capacité (kVA)
Entrée (Ph/Hz/V/A)
Sortie (Ph/Hz/V/A)
Modèle de la tête d’aiguille
Nombre de tête d’aiguille
Diamètre de la tête d’aiguille (mm)
Fréquence de vibration (vpm)
Amplitude (mm)
Force centrifuge (kN)
ZJB200/45/4
4.5
3/50/380/8.3
3/200/48/54
ZDN60
4
60
12000
2.2
4.5
ZJB200/45/3
4.5
3/50/380/8.3
3/200/48/54
ZDN70
3
70
12000
1.6
5.8
ZJB200/30/3
3
3/50/380/5.1
3/200/48/36
ZDN60
3
60
12000
2.2
4.5
ZJB200/30/2
3
3/50/380/5.1
3/200/48/36
ZDN70
2
70
12000
1.6
5.8
ZJB200/18/3
1.8
3/50/380/3.4
3/200/48/23
ZDN35
3
35
12000
1.8
1
ZJB200/18/2
1.8
3/50/380/3.4
3/200/48/23
ZDN60
2
60
12000
2.2
4.5
ZJB200/18/1
1.8
3/50/380/3.4
3/200/48/23
ZDN70
1
70
12000
1.6
5.8
ZJB200/12/2
1.2
3/50/380/2.2
3/200/48/15
ZDN35
2
35
12000
1.8
1
ZJB200/12/1
1.2
3/50/380/2.2
3/200/48/15
ZDN60
1
60
12000
2.2
4.5
Convertisseur de fréquence monophasé 200Hz + Arbre flexible de type tête d’aiguille vibrante
Convertisseur de fréquence monophasé, série ZJB, 200Hz
Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle
Capacité (kVA)
Entrée (Ph/Hz/V/A)
Sortie (Ph/Hz/V/A)
Modèle de la tête d’aiguille
Nombre de tête d’aiguille
Diamètre de la tête d’aiguille (mm)
Fréquence de vibration (vpm)
Amplitude (mm)
Force centrifuge (kN)
ZJB200/25/2-D
2.5
1/50/220/5.7
3/200/48/25
ZDN35
2
35
12000
1.8
1
ZJB200/25/1-D
2.5
1/50/220/5.7
3/200/48/25
ZDN60
1
60
12000
2.2
4.5
ZJB200/11/1-D
1.1
1/50/220/2.8
3/200/48/11
ZDN35
1
35
12000
1.8
1
Convertisseur de fréquence avec moteur diesel + Arbre flexible de type tête d’aiguille vibrante
Modèle
Capacité (kVA)
Sortie (Ph/Hz/V/A)
Modèle de la tête d’aiguille
Nombre de tête d’aiguille
Diamètre de la tête d’aiguille (mm)
Fréquence de vibration (vpm)
Amplitude (mm)
Force centrifuge (kN)
ZJB200/25/2-C
2.5
3/200/48/30
ZDN50
2
50
12000
2
3.5
ZJB200/25/1-C
2.5
3/200/48/30
ZDN70
1
70
12000
1.6
5.8
Gasoline engine frequency converter + flexible shaft type vibrating poker head
Gasoline engine frequency converter série ZJB
Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle
Capacité (kVA)
Sortie (Ph/Hz/V/A)
Modèle de la tête d’aiguille
Nombre de tête d’aiguille
Diamètre de la tête d’aiguille (mm)
Fréquence de vibration (vpm)
Amplitude (mm)
Force centrifuge (kN)
ZJB200/25/2-Q
2.5
3/200/48/30
ZDN50
2
50
12000
2
3.5
ZJB200/25/1-Q
2.5
3/200/48/30
ZDN70
1
70
12000
1.6
5.8
Convertisseur de fréquence électronique + Arbre flexible de type tête d’aiguille vibrante
Convertisseur de fréquence électronique série ZEB
Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle
Capacité (kVA)
Entrée (Ph/Hz/V/A)
Sortie (Ph/Hz/V/A)
Modèle de la tête d’aiguille
Nombre de tête d’aiguille
Diamètre de la tête d’aiguille (mm)
Fréquence de vibration (vpm)
Amplitude (mm)
Force centrifuge (kN)
ZEB200/165/10
16.5
3/50/380/14
3/200/48/136
ZDN50
10
50
12000
2
3.5
ZEB200/165/6
16.5
3/50/380/14
3/200/48/136
ZDN65
6
65
12000
2.4
5.5
ZEB200/68/4
6.8
3/50/380/6.0
3/200/48/80
ZDN65
4
65
12000
2.4
5.5
ZEB200/56/3
5.6
3/50/380/5.5
3/200/48/65
ZDN65
3
65
12000
2.4
5.5
ZEB200/30/2
3
3/50/380/4.5
3/200/48/36
ZDN50
2
50
12000
2
3.5
