Vibrateur à béton (type en pendule)

Matériel de compactage, Vibrateur à béton

Le vibrateur à béton pendulaire est l’un des plus communs des équipements de vibration de béton. Ce vibrateur pendulaire se distingue par sa haute efficacité, le rendant approprié pour les conditions de travail exigeant un grand espace de construction et un travail de haute efficacité, ce qui permet d’obtenir un compactage efficace de béton d’une profondeur de 400 mm.

Lors de l’utilisation de ce vibrateur à béton pendulaire, il est recommandé de frapper doucement la tête de l’aiguille vibrante par terre pour facilité sa vibration.

Le vibrateur à béton de type en pendule est constitué de moteur et de tête vibrante avec un arbre flexible. Ils sont connectés par des accouplements différents. Aussi longtemps que l’accouplement reste le même, les différents types de moteurs et d’aiguilles vibrantes peuvent être adaptés conformément selon vos besoins.

Les accouplements qui peuvent être équipés avec notre vibrateur à béton comprennent l’accouplement Dynapac (type à griffe), l’accouplement Hayashi (type hexagonale), l’accouplement Mikasa (type hexagonale) et les autres accouplements qui sont compatibles avec nos moteurs tels que l’accouplement B C/W d’A-VIBRAS, l’accouplement A C/W d’A-VIBRAS, etc.

Type d’acouplement	Photos	Diamètre de la tête d’aiguille	Moteur	Fréquence de vibration (VPM)	Amplitude de vibration

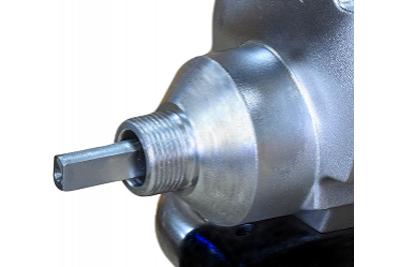

Accouplement B C/W d’A-VIBRAS		Φ25，Φ35，Φ45， Φ50，Φ60，Φ70	Moteur monophasé, moteur triphasé, moteur à essence et moteur diesel	12000 rpm-15600 rpm	1.4mm-2.5mm

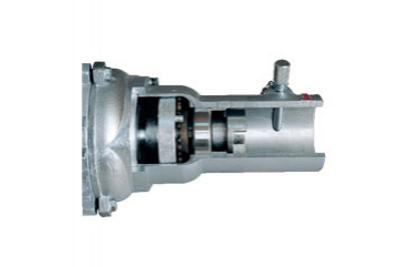

Accouplement B C/W d’A-VIBRAS		Φ25，Φ35，Φ45， Φ50，Φ60，Φ70		12000 rpm-15600 rpm	1.4mm-2.5mm

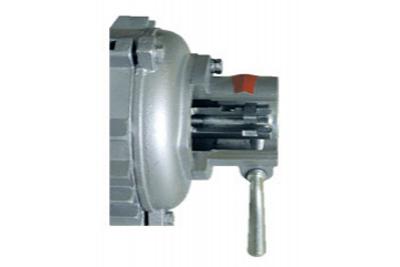

Accouplement DYNAPAC C/W		Φ25，Φ35，Φ45， Φ50，Φ60，Φ70		12000 rpm-15600 rpm	1.4mm-2.5mm

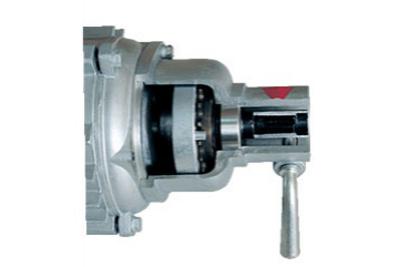

Accouplement HAYASHI C/W		Φ25，Φ35，Φ45， Φ50，Φ60，Φ70		12000 rpm-15600 rpm	1.4mm-2.5mm

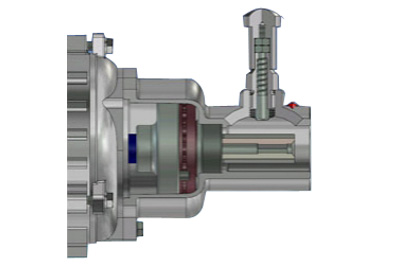

Accouplement MIKASA C/W		Φ25，Φ35，Φ45， Φ50，Φ60，Φ70		12000 rpm-15600 rpm	1.4mm-2.5mm

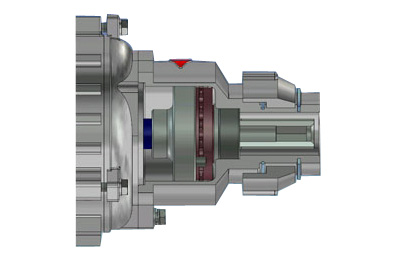

Accouplement RUSSIA C/W		Φ50		13800 rpm	2.4mm

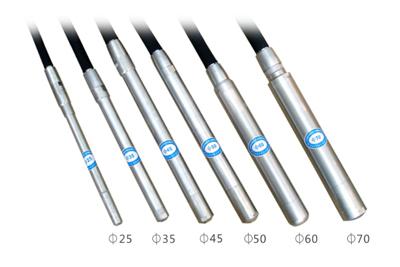

Tête d’aiguille vibrante & Flexible (Arbre Flexible)

Nous avons des têtes d’aiguille vibrante avec des diamètres différents, tels que Φ25, Φ35, Φ45, Φ50, Φ60, Φ70 etc. pour votre sélection. En prenant en compte les différentes conditions des opérations dans les pays différents, nous avons conçu cinq séries de têtes d’aiguille vibrante avec des arbres flexibles.

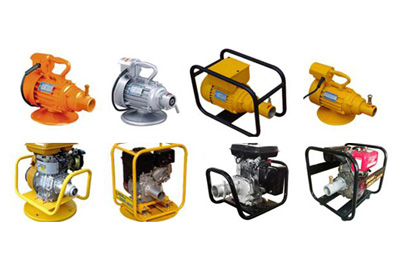

Moteur

Le vibrateur à béton pendulaire peut être entraîné par un moteur électrique ou un moteur à combustion interne. Dans le but d’adapter les différentes conditions d’opération des clients sur les sites, nous proposons le moteur monophasé, le moteur triphasé, le moteur à essence et le moteur diesel. Par exemple, les moteurs diesels et à essence exigent une alimentation externe lors de son utilisation, ce qui est spécialement adapté pour les situations de travail dans les zones où le réseau électrique n’est pas disponible.
