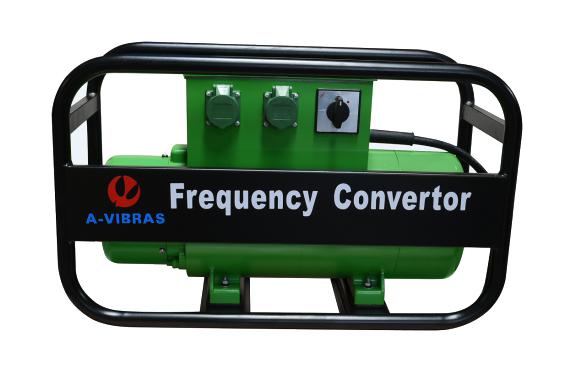

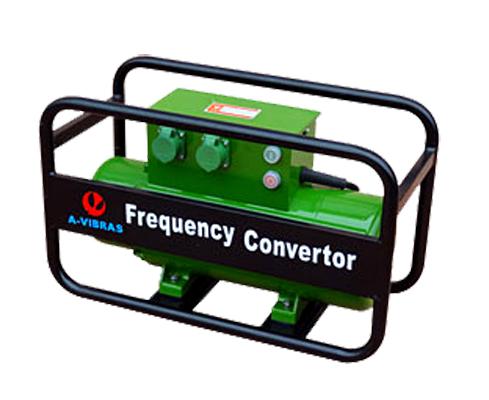

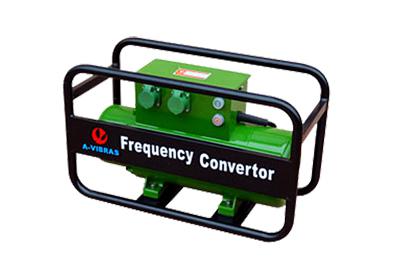

Convertisseur de fréquence triphasé pour vibrateur à béton

Equipement de compactage, Vibrateur pour béton

Application Recommandée

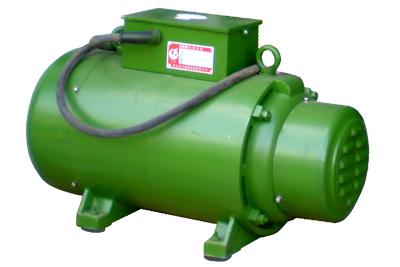

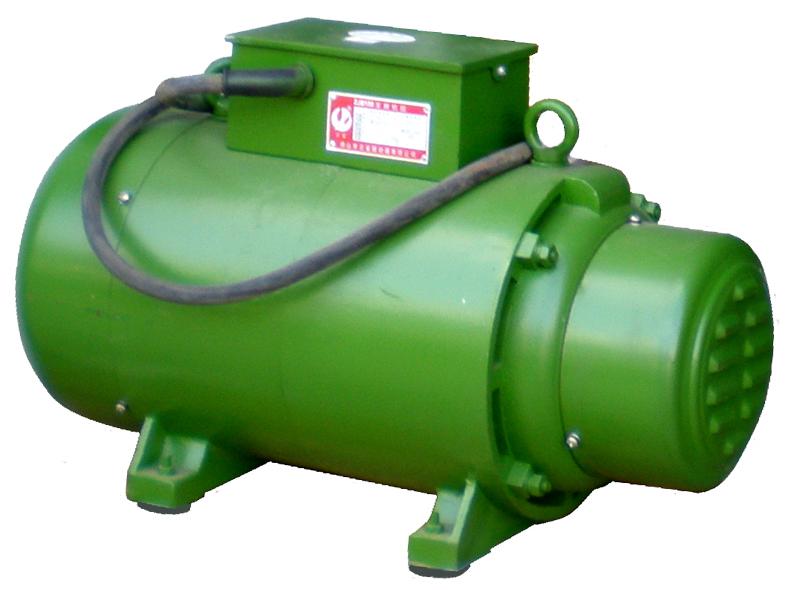

Les fréquences de sortie du convertisseur de fréquence mécanique de la série ZJB sont optionnelles de 150 Hz et 200 Hz. Parmi eux, le convertisseur de fréquence de 200 Hz convient pour une tête d’aiguille vibrante dont le diamètre est inférieur à 85 mm, et le convertisseur de fréquence de 150 Hz est adapté pour une tête d’aiguille vibrante dont le diamètre est supérieur à 100 mm.

Ce convertisseur de fréquence doit être connecté avec une alimentation triphasée de 380V, mais sa tension de sortie n'est que de 48V, ce qui garantit la sécurité pendant le fonctionnement.

Modèles en option

Convertisseur de fréquence 200 Hz

Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Dimension globale L×l×H (mm)	Poids (kg)	Modèle de tête et arbre de vibrateur assortis	Nombre de tête et arbre de vibrateur assortis
ZJB200/185/10	18.5	3/50/380/24	3/200/48/252	800×435×600	145	ZDN85	10
ZJB200/85/5	8.5	3/50/380/16	3/200/48/115	655×300×420	118	ZDN85	5
ZJB200/45/4	4.5	3/50/380/8.3	3/200/48/54	725×320×440	78	ZDN60	4
ZJB200/45/3	4.5	3/50/380/8.3	3/200/48/54	725×320×440	78	ZDN70	3
ZJB200/45/2	4.5	3/50/380/8.3	3/200/48/54	725×320×440	78	ZDN85	2
ZJB200/30/3	3	3/50/380/5.1	3/200/48/36	725×320×440	64	ZDN60	3
ZJB200/30/2	3	3/50/380/5.1	3/200/48/36	725×320×440	64	ZDN70	2
ZJB200/30/1	3	3/50/380/5.1	3/200/48/36	725×320×440	64	ZDN85	1
ZJB200/18/3	1.8	3/50/380/3.4	3/200/48/23	665×320×410	42	ZDN35	3
ZJB200/18/2	1.8	3/50/380/3.4	3/200/48/23	665×320×410	42	ZDN60	2
ZJB200/18/1	1.8	3/50/380/3.4	3/200/48/23	665×320×410	42	ZDN70	1
ZJB200/12/2	1.2	3/50/380/2.2	3/200/48/15	665×320×410	36	ZDN35	2
ZJB200/12/1	1.2	3/50/380/2.2	3/200/48/15	665×320×410	36	ZDN60	1

Convertisseur de fréquence 150 Hz

Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Dimension globale L×l×H (mm)	Poids (kg)	Modèle de tête et arbre de vibrateur assortis	Nombre de tête et arbre de vibrateur assortis
ZJB150/165/4	16.5	3/50/380/24	3/150/48/230	800×435×600	140	ZDN125	4
ZJB150/85/2	8.5	3/50/380/11.6	3/150/48/102	655×300×420	108	ZDN125	2
ZJB150/60/2	6	3/50/380/9.2	3/150/48/72	720×350×485	86	ZDN100	2
ZJB150/60/1	6	3/50/380/9.2	3/150/48/72	720×350×485	86	ZDN125	1

Tête et Flexible de vibrateur applicables
